医用干式灭菌真空吸引系统
图文详情
概述
目前国内大部分卫生医疗机构配套的医用负压真空吸引系统采用的真空泵均为水环式真空泵,该系列真空泵存在着功耗高、水耗量大、运行过程中对水产生病菌污染并且无法处理等问题;同时原负压真空吸引系统进气口、排气口均未设置灭菌装置,排出的气体带有大量的病毒及细菌,对周围环境造成病菌污染。为克服现在负压真空吸引系统存在的不足,我公司最新研发了一种新型医用干式灭菌真空吸引系统。
工作原理
新型医用干式灭菌真空吸引系统采用自然冷却干式螺杆真空泵替代水环式真空泵,自然冷却干式螺杆真空泵是直接对气体进行抽吸压缩的环保、节能型真空泵,排气口设置BH型消毒灭菌装置,对真空吸引系统排出的染毒废气进行热力灭活,将其中可能夹带的细菌、微生物、病毒以及气溶胶灭活后洁净排放。
在使用时,两台螺杆式真空泵可同时工作,也可单独工作,依据控制柜信号要求进行自动切换。如图中箭头方向,带有杂质及污物的气体通过前置真空缓冲罐1进气口进入到真空罐中,之后气体通过螺杆真空泵2抽吸经过排气口消音器3流到储液罐4中,之后再输送到BH型消毒灭菌装置6中(BH型消毒灭菌装置直接对气体进行消毒灭菌,对真空吸引系统排出的染毒废气进行热力灭活,将其中可能夹带的细菌、微生物、病毒以及气溶胶灭活后洁净排放,杀灭效率大于99.99%,达到了对环境进行保护的目的),之后通过BH型消毒灭菌装置上的排气口排出到相应的管道,定期对真空缓冲罐1、储液罐4进行清理,污物从排污口排出。

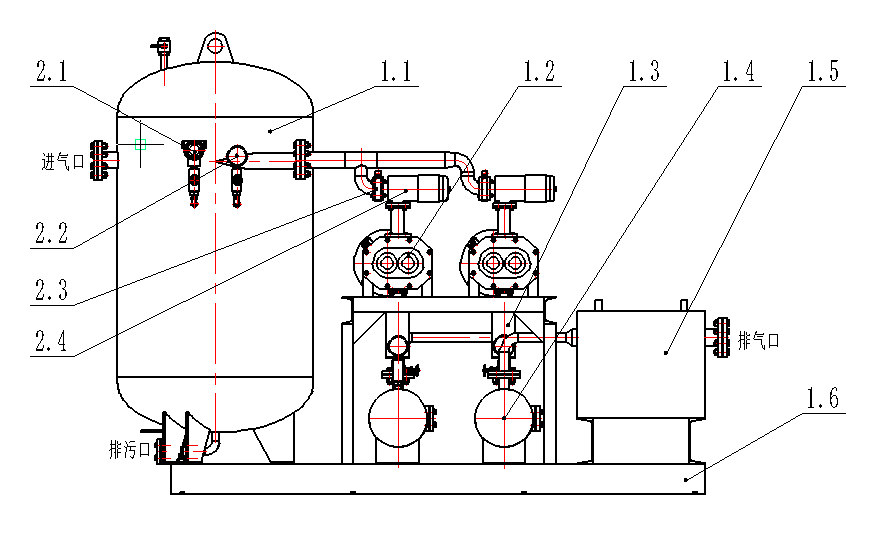

设备组成(如图示)
1.1 前置真空缓冲罐
1.2 螺杆式真空泵
1.3 排气口消音器
1.4 储液罐
1.5 BH型消毒灭菌装置
1.6 机架
2.1 压力变送器—检测吸入气体的压力,信号接入电控柜实现机组的自动启停。
2.2 真空表—检测吸入气体的压力,方便工作人员进行观看。
2.3 手动蝶阀—两台螺杆真空泵手动进行切换使用。
2.4 电磁真空充气阀—防止空气倒吸入真空系统。
设备优越性
与现有技术相比,新型医用干式灭菌真空吸引系统有益效果是:
1、自然冷却干式螺杆真空泵不需要水或其他介质作为工作液或冷媒,直接对气体进行抽吸压缩,无水资源的消耗,避免了对水资源的病毒污染;
2、自然冷却干式螺杆真空泵同抽速消耗功率比水环真空泵低30%左右;
3、自然冷却干式螺杆真空泵泵内温度可达150~180℃,因此可以对病菌起到灭活的作用,而水环真空泵运行过程中泵内温度为50℃左右,无法起到对病菌的灭活作用;
综上所述,采用自然冷却干式螺杆真空泵替代水环式真空泵,自然冷却干式螺杆真空泵是直接对气体进行抽吸压缩的环保、节能型真空泵,同时医用干式灭菌真空吸引系统排气口设置BH型消毒灭菌装置,对真空吸引系统排出的染毒废气进行热力灭活,将其中可能夹带的细菌、微生物、病毒以及气溶胶灭活后洁净排放。
